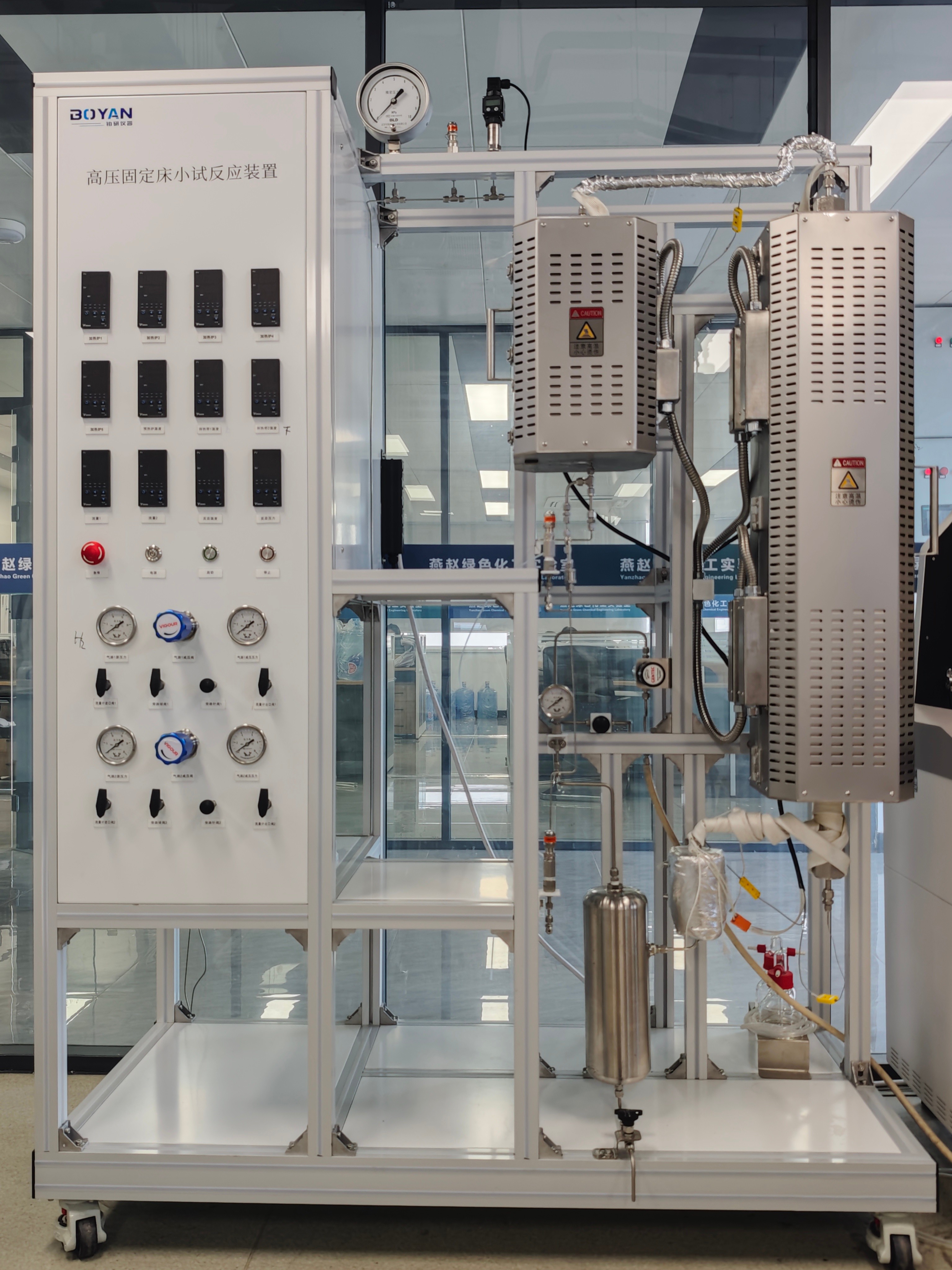

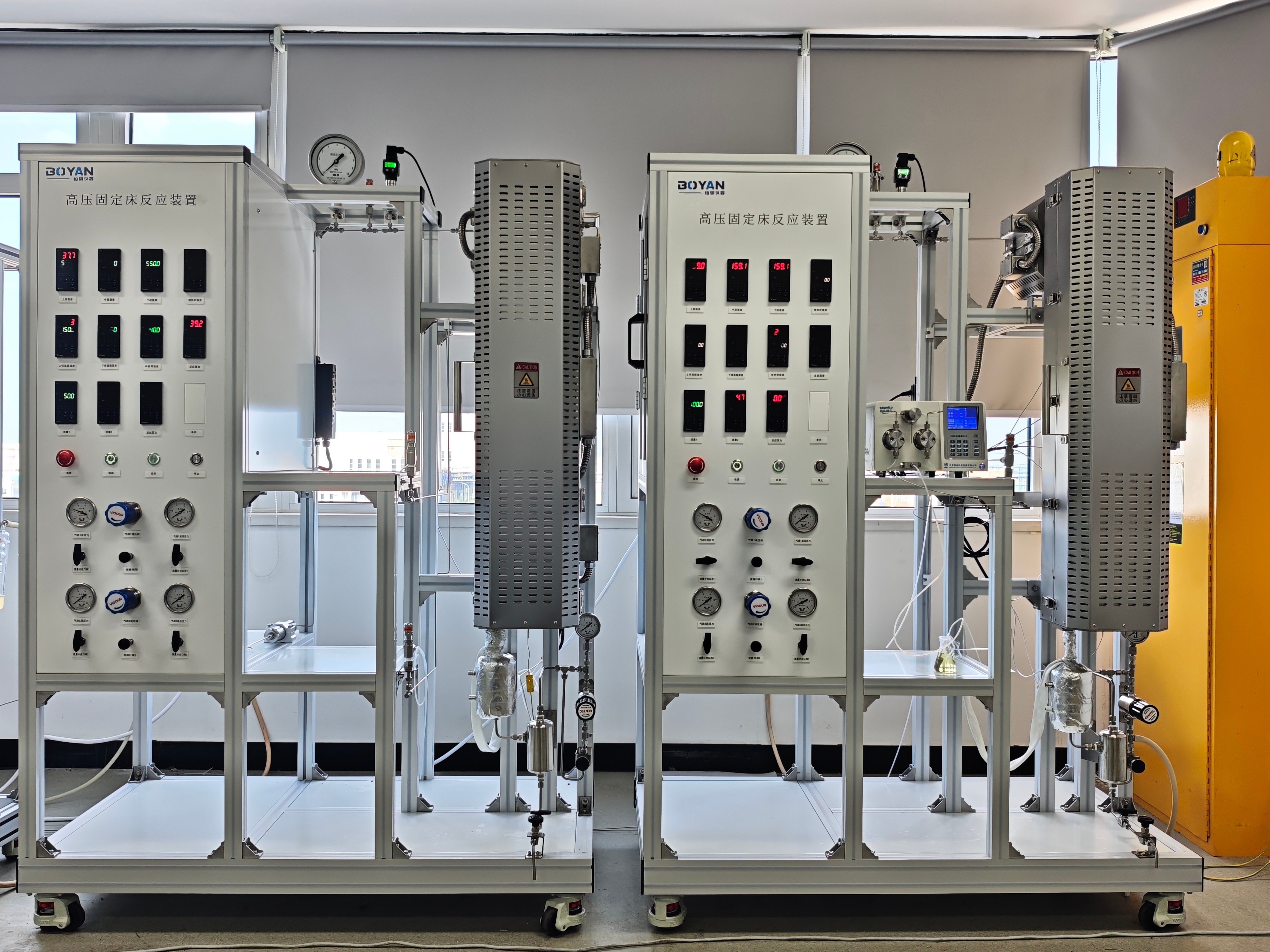

本高压固定床实验装置采用模块化设计，主要由进料系统、固定床反应系统、产物分离与收集系统三部分组成。

技术参数

反应气体：氢气 (H₂) 和 氮气 (N₂) 分别通过独立的管路进入系统。

液体进料：高压柱塞泵，压力范围为0-10MPaG，流量范围为0-10ml/min。

液体预热：液体物料首先通过 预热器 (U-101) 中的盘管进行预热，预热器由预热炉 (EHF-101) 提供热量。

气体与液体混合：预热后的液体与气体（氢气或氮气）一起进入 混合器 (MX-101) 进行充分混合。

混合物料进入反应器：混合均匀的物料随后直接进入反应器 (R-101) 进行反应。

设计压力：10MPaG。

设计温度高：800℃。

电加热炉：三段式控温，最高设计温度800℃，控温精度±1℃，采用进口康奈尔炉丝，外壳为SS304，炉膛为碳化硅材质。

冷凝分离：冷凝器采用夹层结构盘管形式，由低温一体机 (LTC-101) 提供乙二醇水溶液作为冷却介质，可将产物冷却至1~40℃，使气态产物中的可凝组分（如水）液化。

气液分离罐：立式储罐，容积200mL，材质316L，设计压力10MPaG。

催化剂填充量：20mL。
